ArcGIS自制符号库

2个月前 (06-17) 热度：186 ℃

当我们作图而没有符号库资源或在网上下载的符号库不是自己想要的样板，是不是很头大！

欧克，那我们自力更生，自己做一套合自己心意的符号库，不求人靠自己。

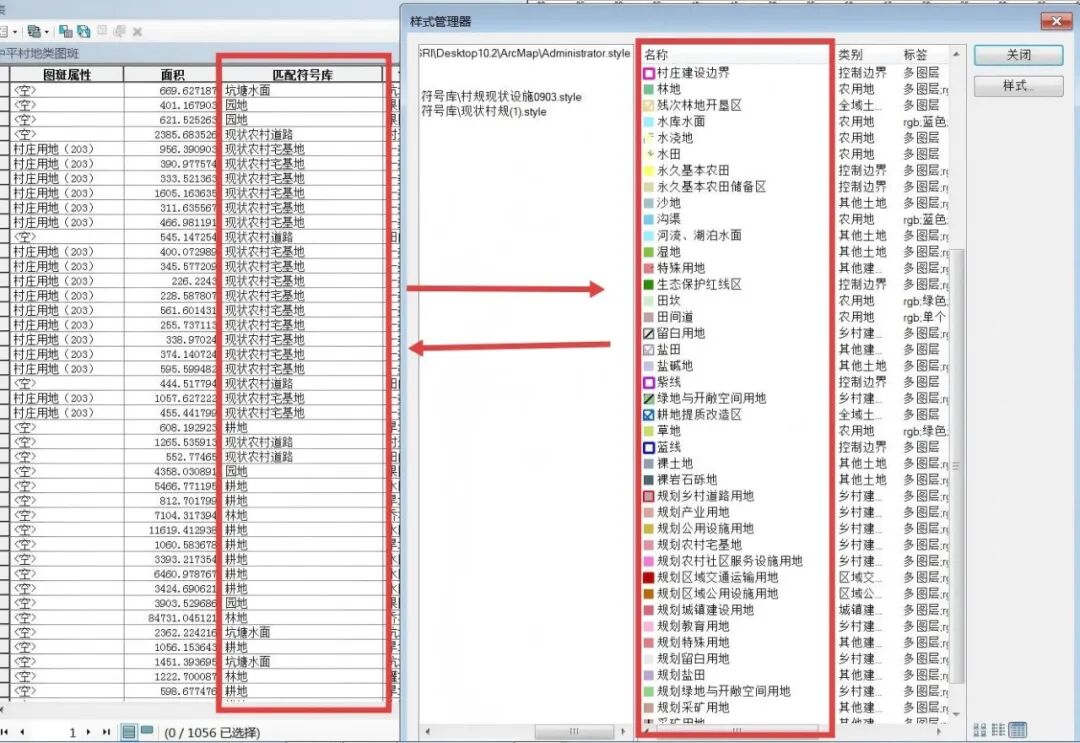

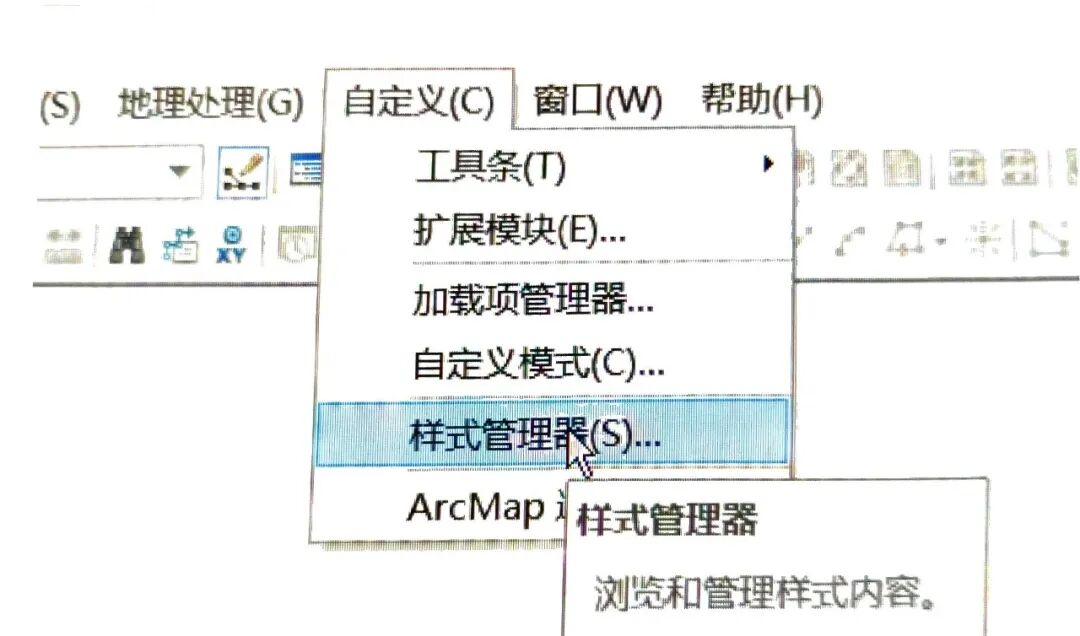

打开ArcGIS，点击菜单栏里的【自定义】——【样式管理器（S）...】

弹出【样式管理器】对话框——点击【样式】

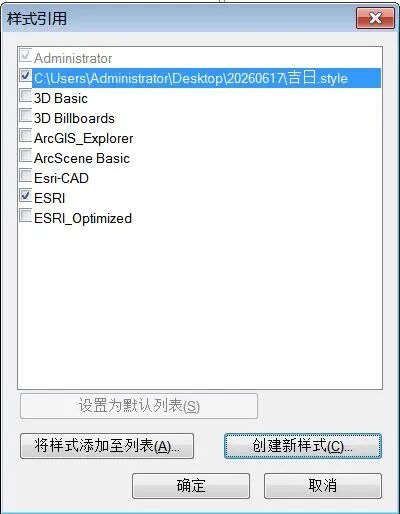

——【创建新样式】

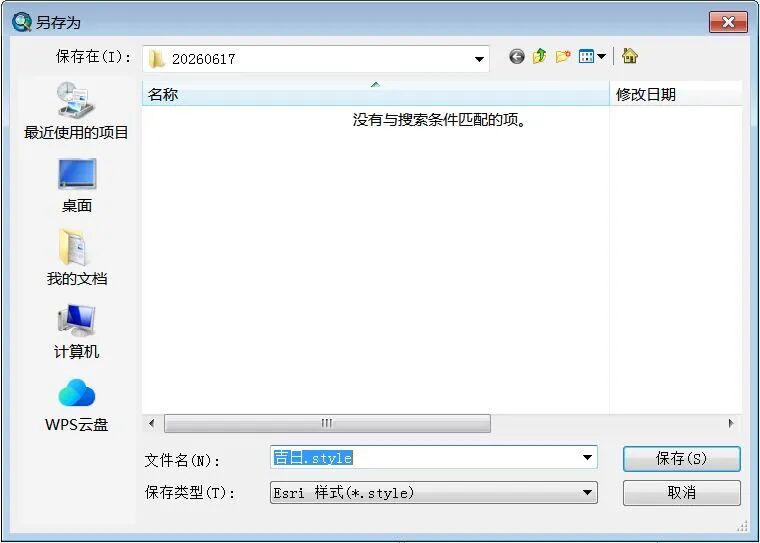

——新建文件夹，用来储存我们的符号库，给我们的符号库命名XXX.style——点击【保存】

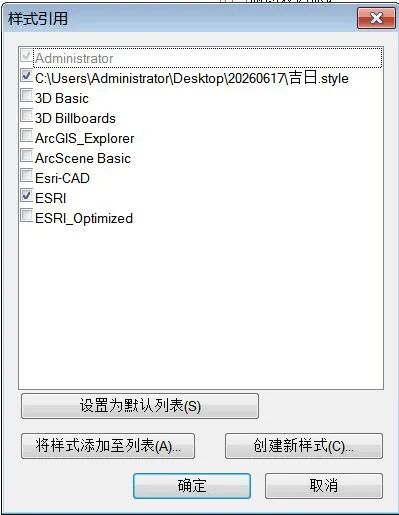

然后样式引用就会出现我们新建的符号库了，勾选它，然后点击【确定】

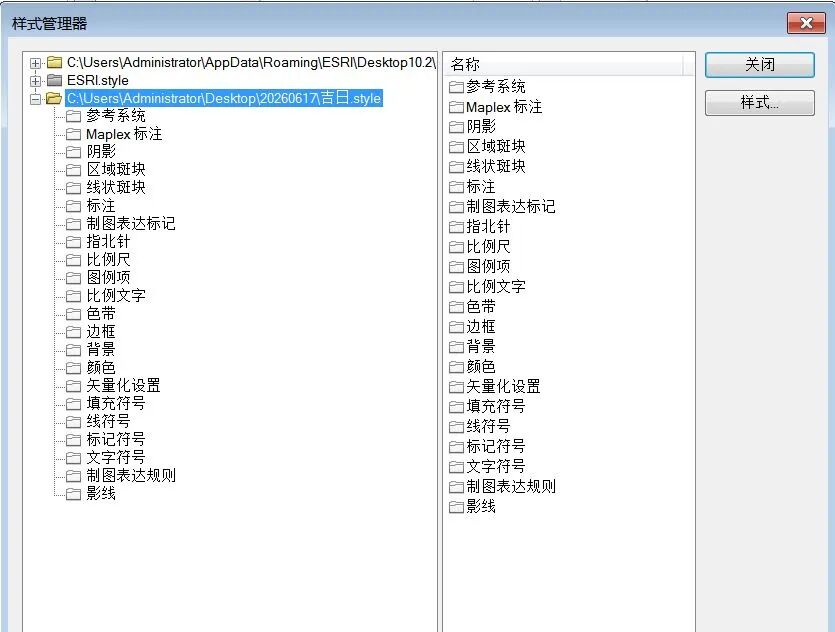

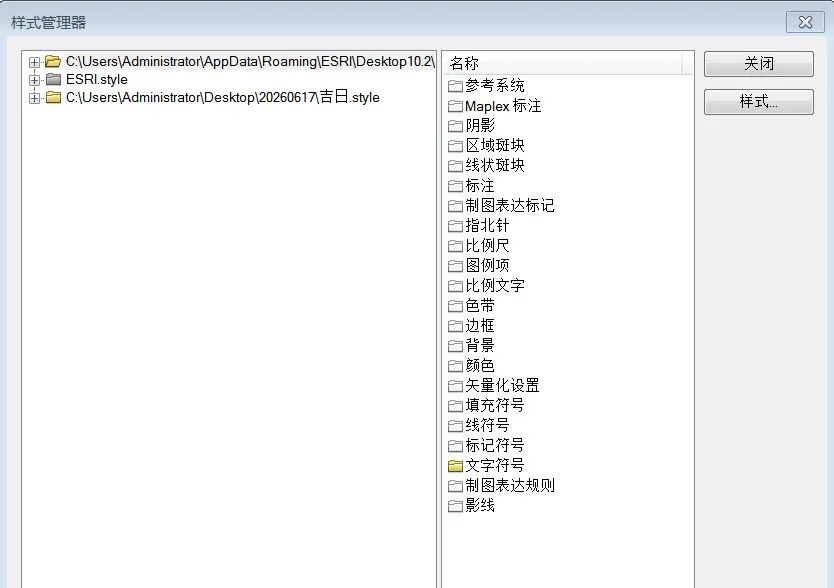

此时，【样式管理器】窗口下就含有我们的符号库，但这时的符号库是空白的，就需要我们自己亲手去添加我们想要的内容进去了。

好，下面我以村庄规划符号库制作为例，做一两个示例，大家就会上手了哈。

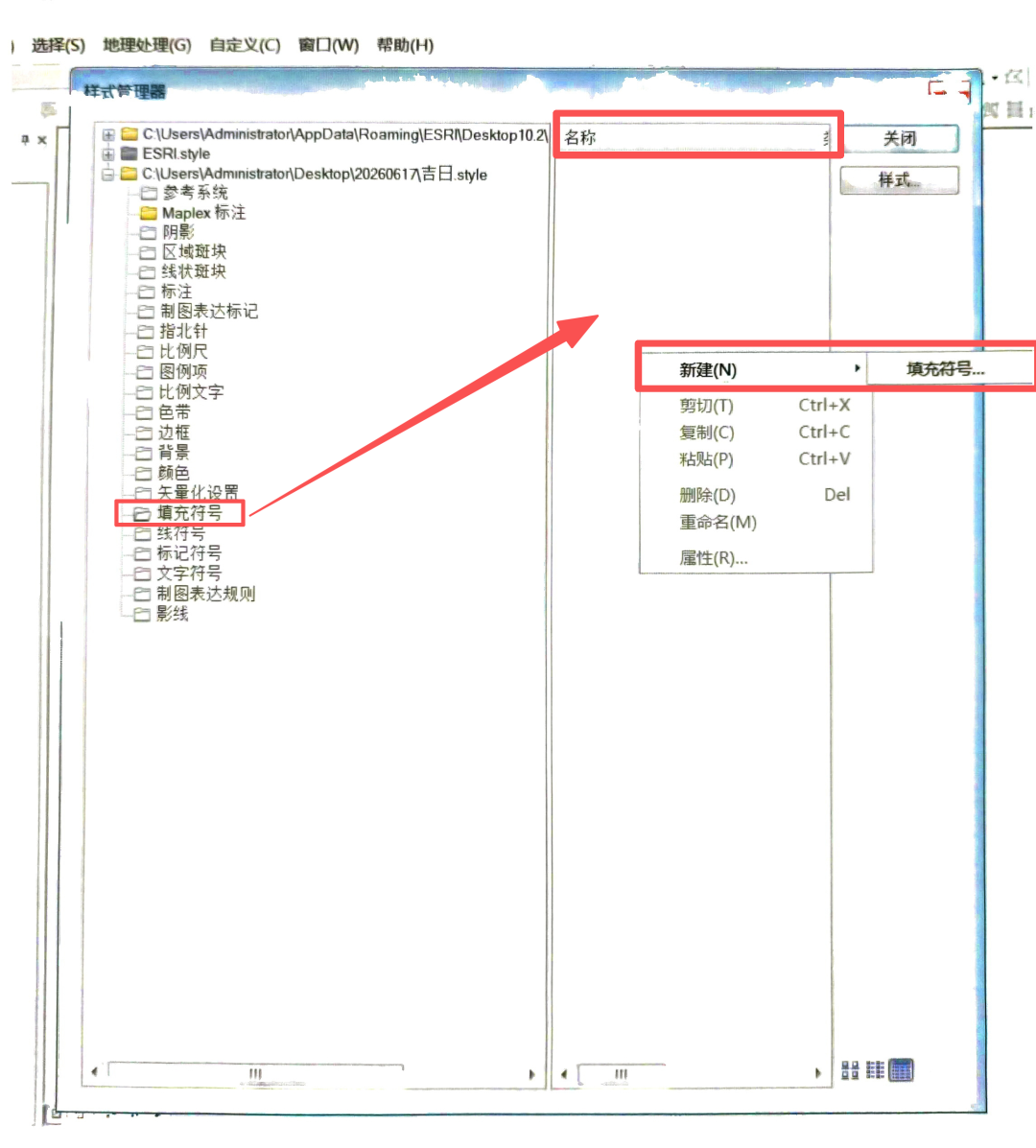

点击符号库下的【填充符号】——在右边【名称】栏下空白处右键【新建】——【填充符号】

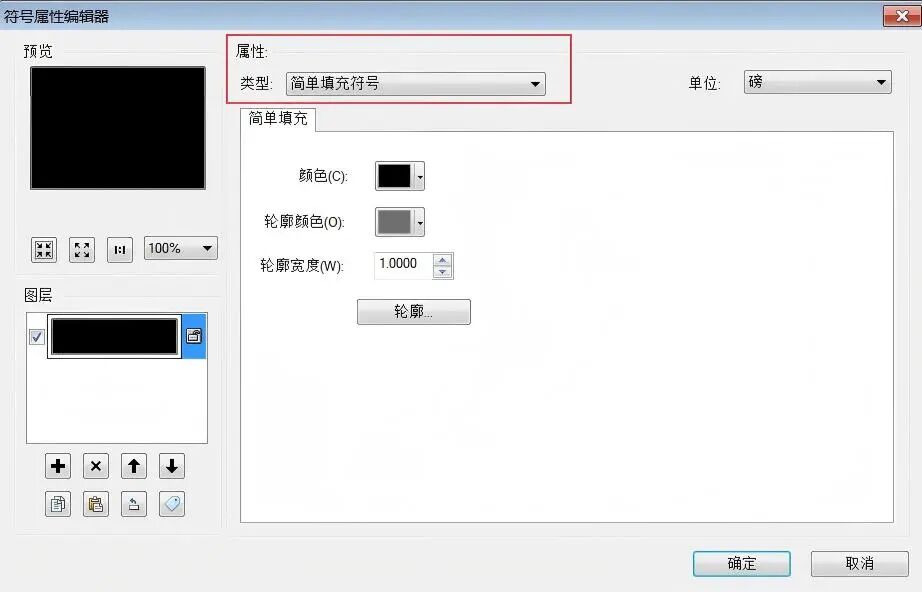

弹出【符号属性编辑器】——属性类型：选择【简单填充符号】

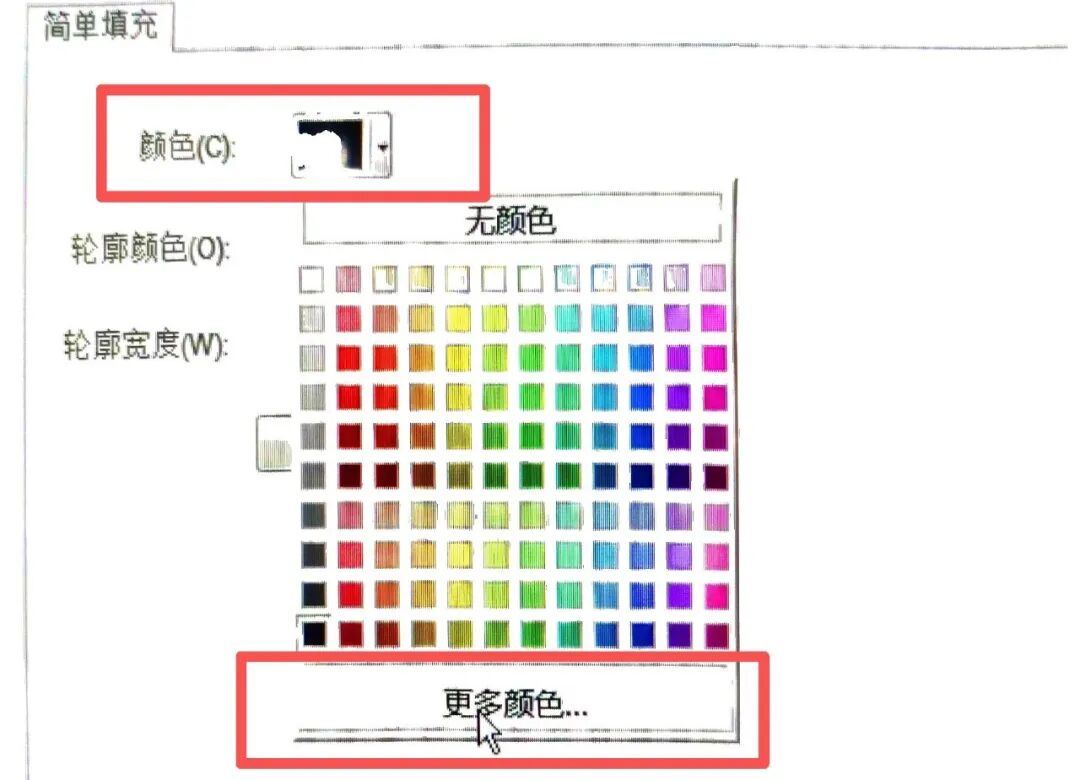

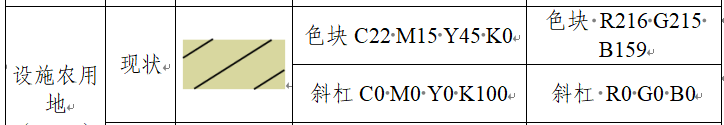

点击【颜色】右边向下箭头按钮——点击【更多颜色】——弹出【颜色选择器】——颜色选择RGB或CMYK，这里我选择RGB，然后在对应颜色通道填入“设施农用地”图式数值（R216,G215,B159）——点击【确定】。这里我以“设施农用地”为例。

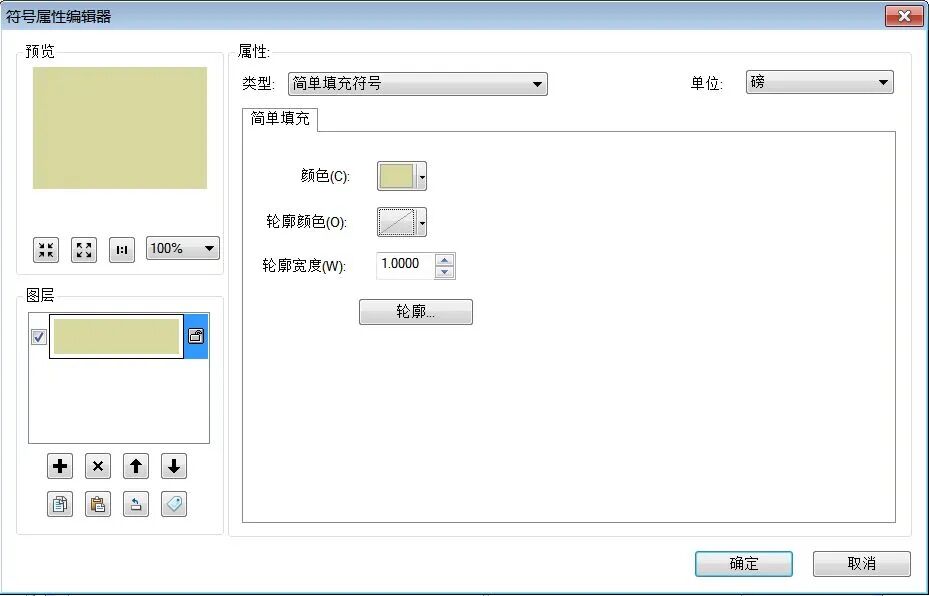

这样我们现状 “设施农用地” 的色块就做好了，下面做现状 “设施农用地” 的斜杠

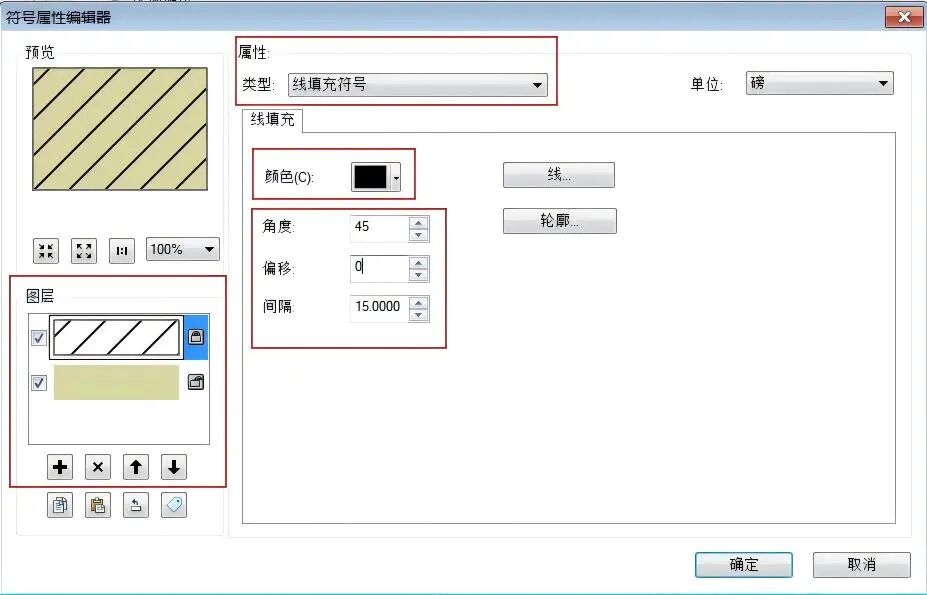

在【符号属性编辑器】窗口左侧【图层】下点击 “+” ，并点击向上箭头，将新建图层移至色块上方——【符号属性编辑器】窗口右侧属性类型选择【线填充符号】——颜色RGB为（0,0,0）——角度填45°——间隔填8——点击【确定】

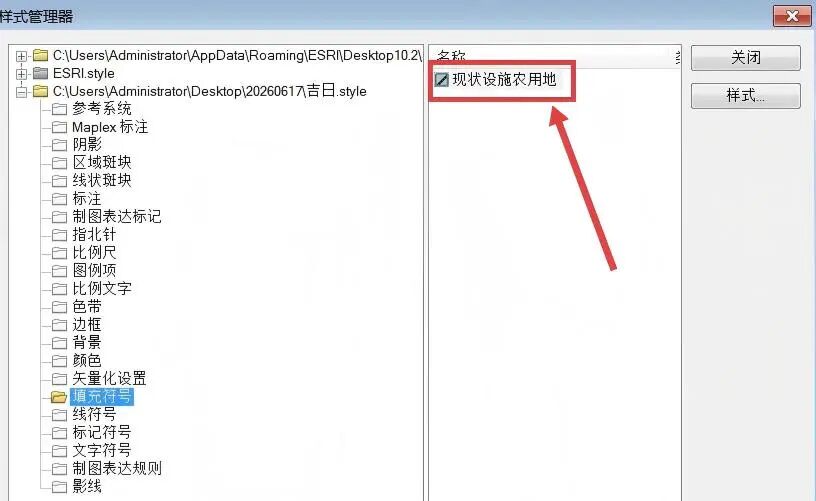

页面跳转【样式管理器】——给我们上面新建的填充符号命名“现状设施农用地”

欧克，这就是填充符号的基本制作流程，像农用地、建设用地、未利用地的符号都是在填充符号里面建立的，文章后面我会附上各地类表达图式，大家可以跟着教程自行制作。

下面讲标记符号的做法：

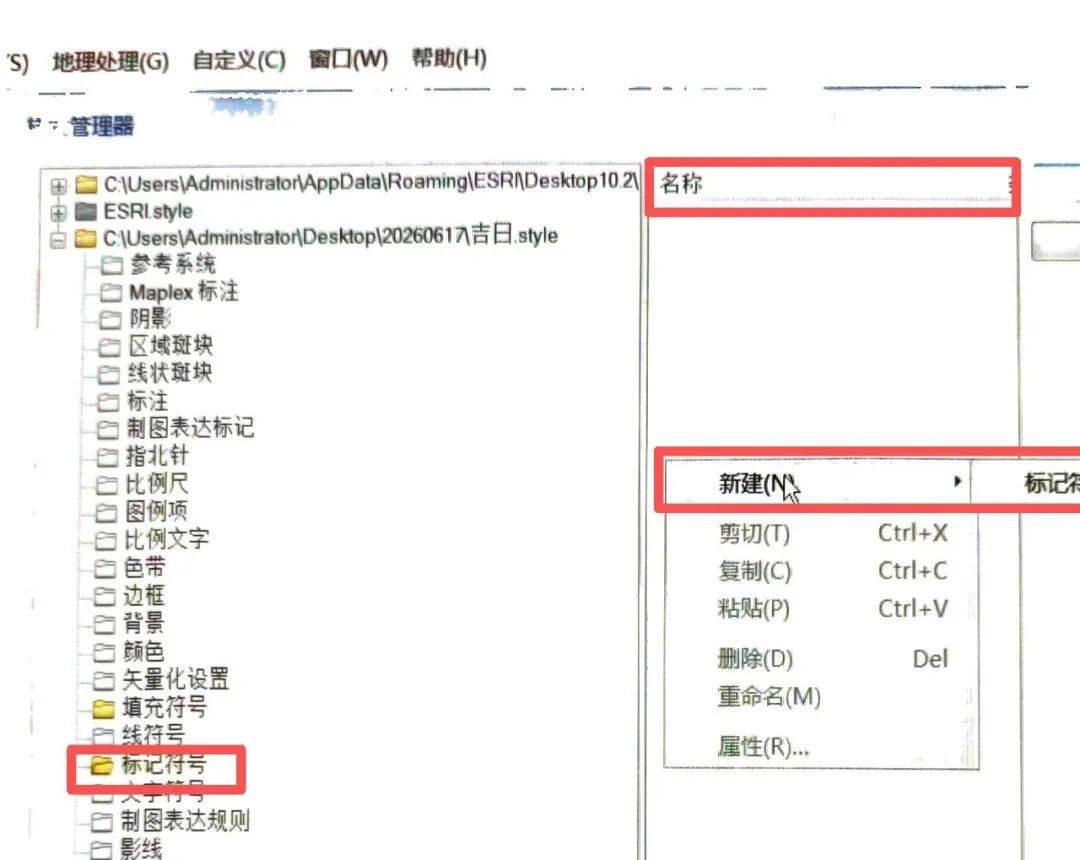

点击符号库下的【标记符号】——在右侧【名称】下空白处右键——【新建】——【标记符号】，这里我以 “福利院” 和 “公共厕所” 符号为例。

在弹出的【符号属性编辑器】对话框中，属性类型选择【字符标记符号】

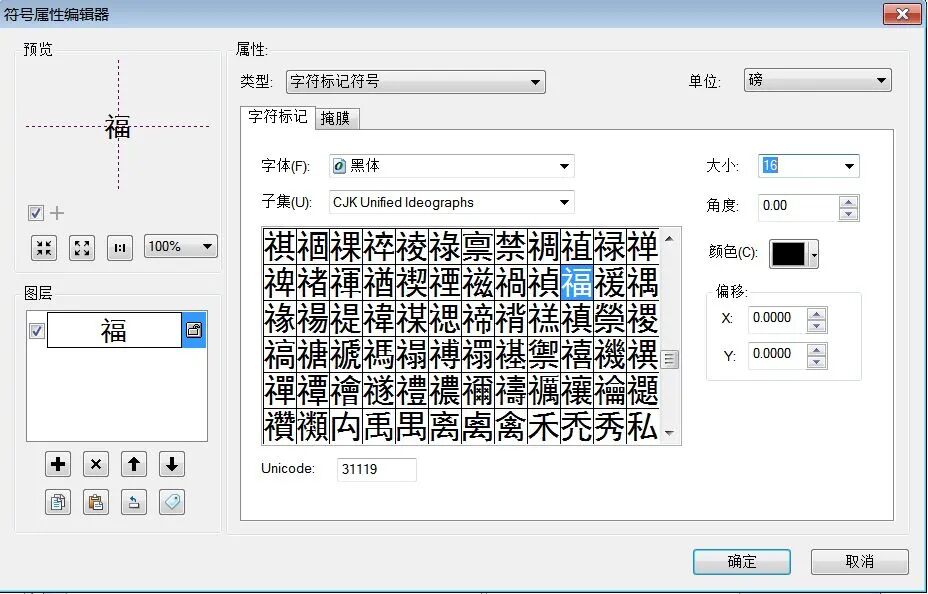

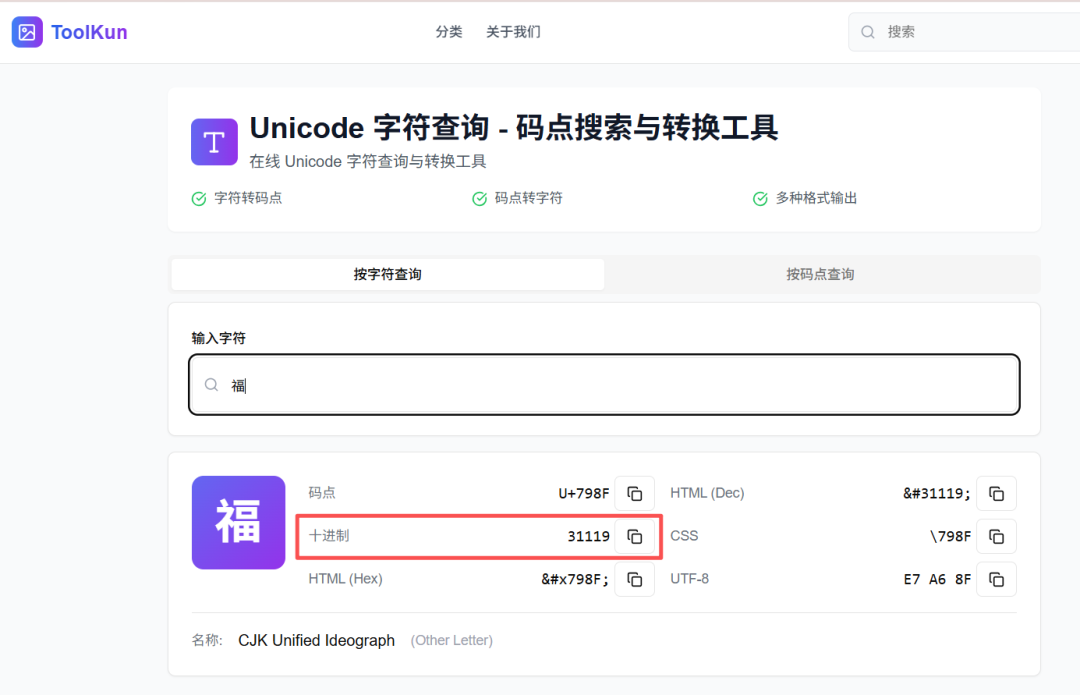

福利院的标识是“福”字，我们去网站找到“福”字的Unicode 十进制数值，这里我是用ToolKun网站查询文字十进制代号的——把查询到的十进制对应数值输入到【符号属性编辑器】对话框下Unicode方框中，就得到“福”字，然后可以根据自己需求选择对应的字体，我常用的是黑体。——在【符号属性编辑器】最右侧调整字体大小、颜色等，一般现状用黑色，规划用蓝色居多。

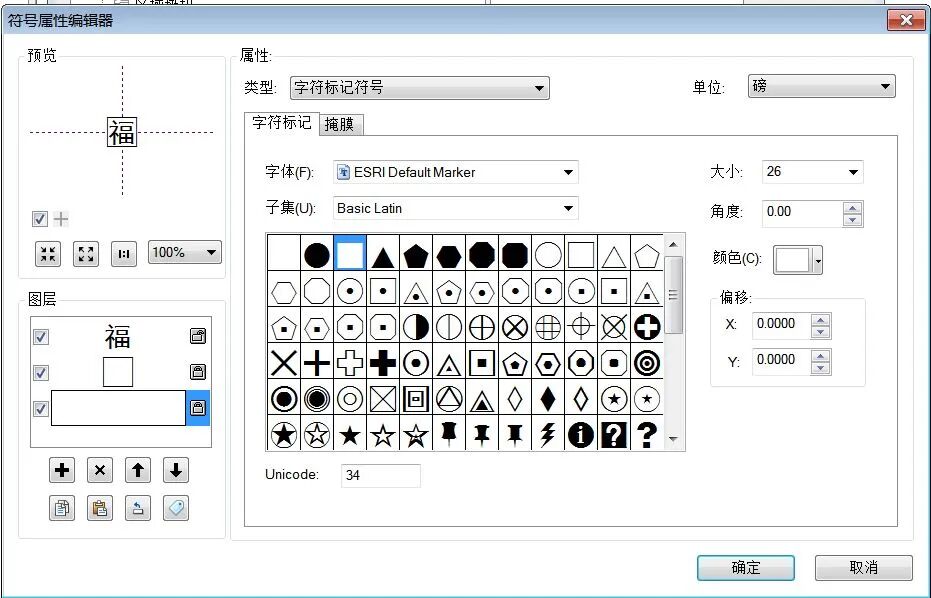

在左侧【图层】下点击 “+” ，增加2个图层，一个为白色方形色块，一个为方形黑框，将“福”字移至最上方，黑框第二，色块第三的位置，注意黑框与色块一样大小，福字偏小，囊括在黑框和白色块内。——点击【确定】——给这个标记符号命名为“福利院”OR“现状福利院”。

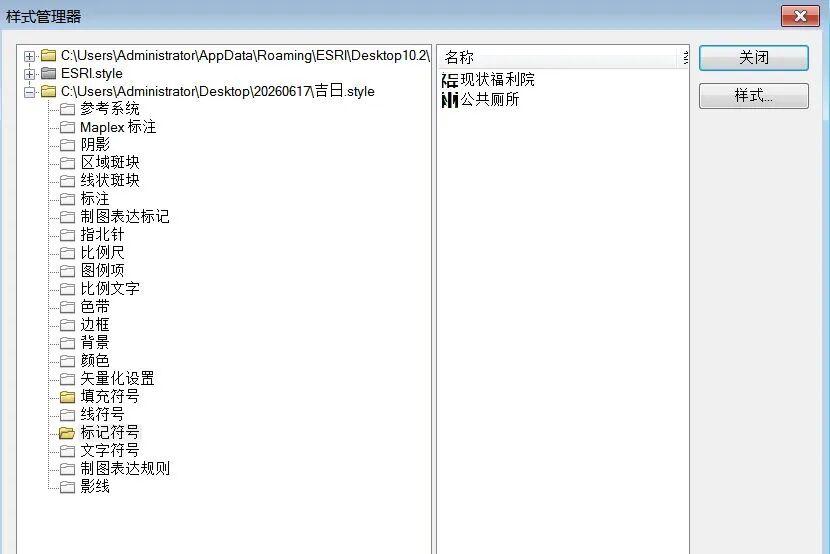

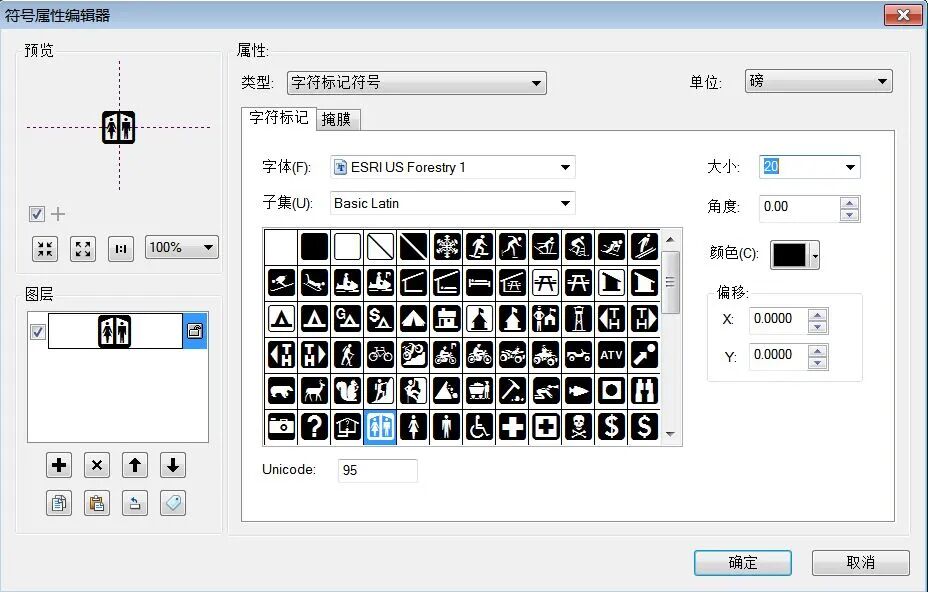

点击符号库下的【标记符号】——在右侧【名称】下空白处右键——【新建】——【标记符号】——在弹出的【符号属性编辑器】对话框中，属性类型选择【字符标记符号】——公共场所标识的Unicode数值为95——设置标识大小——在左侧【图层】下点击 “+” ，增加一个白色的方块，在厕所标识下方，设置和厕所标识一样的大小——点击【确定】——给这个标记符号命名为“公共场所”OR“现状公共场所”。
